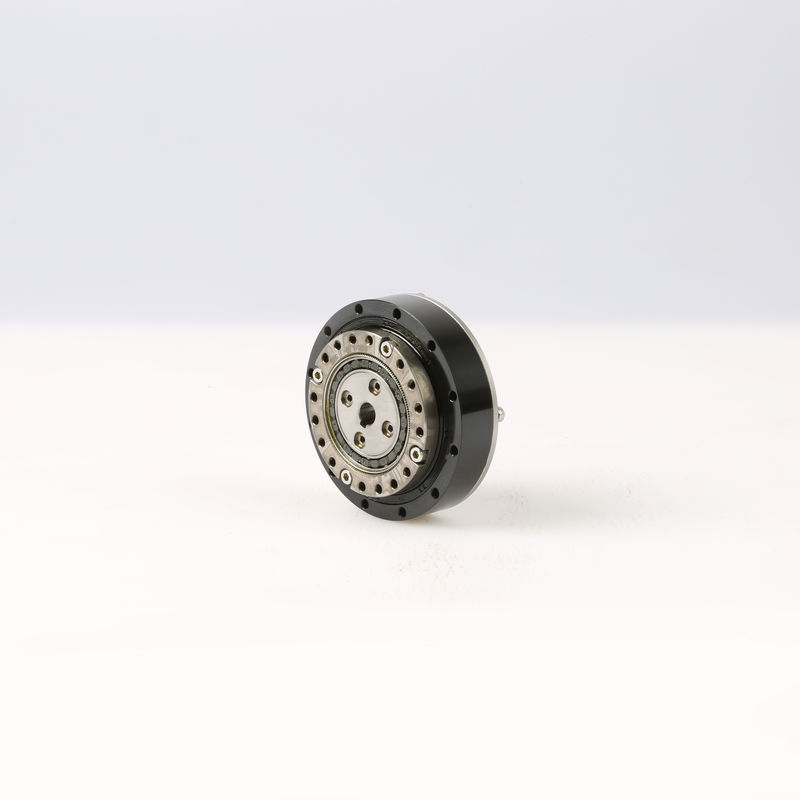

Bộ giảm tốc bánh răng hài Wanshsin 25 vòng / phút với dải tỷ số truyền rộng
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Wanshsin |
| Chứng nhận: | ISO9001, CE, CCC |
| Số mô hình: | WSHG-25-100 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | gói carton |
| Thời gian giao hàng: | 3 - 7 ngày làm việc |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 10.000 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| phản ứng dữ dội: | ≤ 20 cung / giây | Tỉ lệ giảm: | 50,80,100,120 |
|---|---|---|---|
| Mô-men xoắn đầu ra: | 3,5Nm-160Nm | Tốc độ sản xuất: | 30-200 vòng / phút |
| Tốc độ đầu vào định mức: | 3000-3500 vòng / phút | Tốc độ đầu vào tối đa: | 8000 vòng / phút |
| Dòng kích thước: | 14,17,20,25,32 | Sắp xếp thiết bị: | Điều hòa |
| Vật chất: | Thép không gỉ | tùy biến: | Chấp nhận được |
| Điểm nổi bật: | Hộp giảm tốc bánh răng sóng hài Wanshsin,Hộp giảm tốc bánh răng sóng hài 25 vòng / phút,Hộp giảm tốc sóng hài Wanshsin |
||
Mô tả sản phẩm
Tỷ lệ giảm trình điều khiển hài 1:50, 1:80, Dòng kích thước 14/17/20/25/32 cho Máy in
ĐẶC ĐIỂM SẢN PHẨM
Cấu tạo của hộp giảm tốc điều hòa
Hộp giảm tốc Harmonic có ba thành phần cơ bản: bộ tạo sóng, đường gấp khúc và đường trục tròn.
Bộ tạo sóng: được cấu tạo bởi một ổ bi và một cam hình elip, bộ tạo sóng thường được gắn vào đầu vào, vòng trong của ổ trục được cố định xung quanh cam làm cho vòng ngoài của ổ trục biến dạng thành hình elip.
Flexspline: nó là một thành phần có thành mỏng đàn hồi với các răng bánh răng ở bề mặt bên ngoài, nó thường được lắp vào đầu ra.
Đường trục tròn: nó là một vòng thép cứng với các răng bên trong.Nó thường có nhiều hơn hai răng so với đường uốn và thường được gắn vào một vỏ
Bộ giảm tốc sóng hài Wanshsin có phạm vi tỷ số truyền rộng, số lượng răng chia lưới lớn, khả năng mang tải lớn, độ chính xác chuyển động cao, chuyển động êm ái, kích thước nhỏ, trọng lượng nhẹ, không va đập, tiếng ồn thấp, khe hở bên răng có thể điều chỉnh, cấu trúc đơn giản và hiệu suất truyền cao, đồng trục tốt, có thể đạt được chuyển động tốc độ cao và các đặc tính khác.
| Mô hình | Tỉ lệ | Mô-men xoắn định mức khi đầu vào 2000r / phút | Được phép tối đaMô-men xoắn để bắt đầu và dừng |
Được phép tối đa Mô-men xoắn tải trung bình |
Mô men xoắn tức thời tối đa cho phép | Tốc độ đầu vào cho phép tối đa | Arcsec |
Tuổi thọ (giờ) |
| WCSF | 50-120 | 5,4-137 | 18-353 | 6,9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3,5-91 | 11,4-221 | 4,6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3,5-91 | 11,4-221 | 4,6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
Câu hỏi thường gặp
Hỏi: Tôi nên cung cấp những gì khi chọn hộp giảm tốc / hộp giảm tốc?
A: Cách tốt nhất là cung cấp bản vẽ động cơ với thông số.Kỹ sư của chúng tôi sẽ kiểm tra và đưa ra mẫu hộp số phù hợp nhất để bạn tham khảo.Hoặc bạn cũng có thể cung cấp thông số kỹ thuật bên dưới:
1) Loại, mô hình và mô-men xoắn.
2) Tỷ lệ hoặc tốc độ đầu ra
3) Điều kiện làm việc và phương thức kết nối
4) Chất lượng và tên máy đã cài đặt
5) Chế độ đầu vào và tốc độ đầu vào
6) Mô hình nhãn hiệu động cơ hoặc kích thước mặt bích và trục động cơ
Q: Bạn có phải là nhà sản xuất động cơ?
A: Vâng, chúng tôi là nhà sản xuất động cơ.chúng tôi phát triển và sản xuất cả động cơ và bộ giảm tốc bằng nhà máy riêng của chúng tôi.
Q: Mất bao lâu để hoàn thành đơn đặt hàng của tôi?
A: Thông thường đơn đặt hàng của bạn có thể được giao trong 7-15 ngày, một số sản phẩm bán chạy có thể được giao nhanh trong 1 tuần.Nó phụ thuộc vào số lượng.
Q: Tôi có thể lấy mẫu đầu tiên không?
A: Chắc chắn, chúng tôi rất hân hạnh được cung cấp cho bạn mẫu để thử nghiệm trước khi đặt hàng chính thức.
