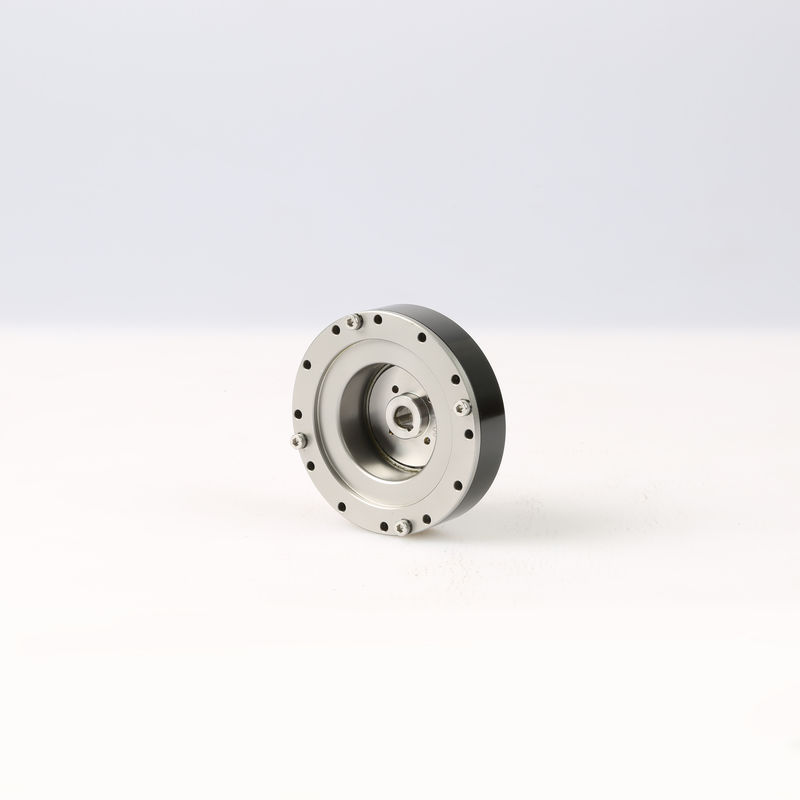

3.5Nm Harmonic Gear Strain Wave giảm độ chính xác truyền cao
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Wanshsin |
| Chứng nhận: | ISO9001, CE, CCC |
| Số mô hình: | WSHG-25-100 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | gói carton |
| Thời gian giao hàng: | 3 - 7 ngày làm việc |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 10.000 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Dòng kích thước: | 14,17,20,25,32 | Tỉ lệ giảm: | 50,80,100,120 |
|---|---|---|---|
| Mô-men xoắn đầu ra: | 3,5Nm-160Nm | Tốc độ đầu vào định mức: | 3000-3500 vòng / phút |
| Tốc độ đầu vào tối đa: | 8000 vòng / phút | Tốc độ sản xuất: | 30-200 vòng / phút |
| Tuổi thọ: | 10000-15000 giờ | Màu sắc: | Thép không gỉ |
| Điểm nổi bật: | Bộ giảm sóng biến dạng bánh răng Harmonic,Bộ giảm sóng căng 3,5Nm |
||
Mô tả sản phẩm
Tỷ lệ giảm bộ giảm tốc điều khiển hài hòa 1: 50,80,100,120 Tốc độ đầu ra 30-200 vòng / phút cho Máy cắt tia nước
ĐẶC ĐIỂM SẢN PHẨM
1. Độ chính xác truyền cao.
2. Di chuyển mượt mà, không có va đập, tiếng ồn thấp.
3. Khe hở bên răng có thể được điều chỉnh.
4. Cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ.
5. Dải tỷ số truyền lớn.
6. Có nhiều cặp răng chia lưới cùng một lúc.
7. Hiệu suất truyền dẫn cao.
8. Tính đồng trục tốt.
9. Thuận tiện nhận ra truyền vi sai.
Nguyên lý của hộp giảm tốc điều hòa
Là một bộ giảm tốc, bộ giảm tốc điều hòa thường ở trạng thái như: bộ tạo sóng truyền động, trục tròn cố định, đầu ra flexspline s kết thúc
Khi đặt bộ tạo sóng vào bên trong đường gấp khúc, đường gấp khúc bị ép thành hình elip làm cho các răng của đường gấp khúc tiếp xúc với biên dạng răng của đường trục tròn dọc theo trục chính của hình elip, với các răng hoàn toàn không bị bung ra qua trục nhỏ của hình elip
Chuyển động quay của bộ tạo sóng làm cho đường uốn biến dạng liên tục, các răng thay đổi trạng thái hoạt động trong quá trình gắn và tách rời, do đó truyền chuyển động giữa bộ tạo sóng và đường uốn được thực hiện.
| Mô hình | Tỉ lệ | Mô-men xoắn định mức khi đầu vào 2000r / phút | Được phép tối đaMô-men xoắn để bắt đầu và dừng |
Được phép tối đa Mô-men xoắn tải trung bình |
Mô men xoắn tức thời tối đa cho phép | Tốc độ đầu vào cho phép tối đa | Arcsec |
Tuổi thọ (giờ) |
| WCSF | 50-120 | 5,4-137 | 18-353 | 6,9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6,3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3,5-91 | 11,4-221 | 4,6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3,5-91 | 11,4-221 | 4,6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
Câu hỏi thường gặp
Hỏi: Tôi nên cung cấp những gì khi chọn hộp giảm tốc / hộp giảm tốc?
A: Cách tốt nhất là cung cấp bản vẽ động cơ với thông số.Kỹ sư của chúng tôi sẽ kiểm tra và đưa ra mẫu hộp số phù hợp nhất để bạn tham khảo.Hoặc bạn cũng có thể cung cấp thông số kỹ thuật bên dưới:
1) Loại, mô hình và mô-men xoắn.
2) Tỷ lệ hoặc tốc độ đầu ra
3) Điều kiện làm việc và phương thức kết nối
4) Chất lượng và tên máy đã cài đặt
5) Chế độ đầu vào và tốc độ đầu vào
6) Mô hình nhãn hiệu động cơ hoặc kích thước mặt bích và trục động cơ
Q: Bạn có phải là nhà sản xuất động cơ?
A: Vâng, chúng tôi là nhà sản xuất động cơ.chúng tôi phát triển và sản xuất cả động cơ và bộ giảm tốc bằng nhà máy riêng của chúng tôi.
Q: Mất bao lâu để hoàn thành đơn đặt hàng của tôi?
A: Thông thường đơn đặt hàng của bạn có thể được giao trong 7-15 ngày, một số sản phẩm bán chạy có thể được giao nhanh trong 1 tuần.Nó phụ thuộc vào số lượng.
Q: Tôi có thể lấy mẫu đầu tiên không?
A: Chắc chắn, chúng tôi rất hân hạnh được cung cấp cho bạn mẫu để thử nghiệm trước khi đặt hàng chính thức.
